CSI2 接口解决规划

Brite为MIPI CSI接口提供全套齐全的解决规划，它将PHY层接管来自传感器的数据，并在通道数据归并后将字节数据转换为像素，并提供可配置的数据加扰职能，以削减EMI影响。。MIPI PHY和CSI节制器之间的衔接由一个尺度的PPI接话柄现。。Brite MIPI CSI接口解决规划支持分歧像素体式的图像利用。。

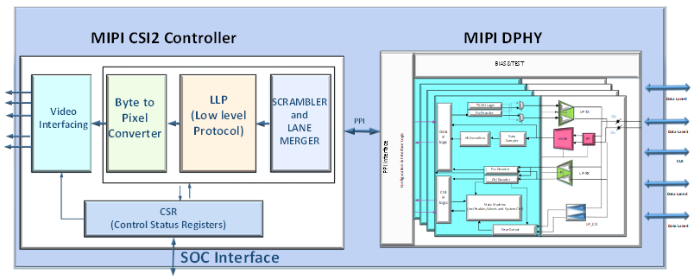

Brite MIPI CSI 接口解决规划

节制器个性:

• 切合MIPI CSI-2规范 v1.0, v1.1, v1.3, v2.0, v2.1, v3.0

• 切合D - PHY规范 v1.1, v1.2, v2.0, v2.1

• 切合C - PHY规范v0.7, v1.2

• 齐全的MIPI CSI-2 RX职能，可使用D - PHY/C - PHY

• 支持多通道分配，C-PHY的车道可配置为3个，D-PHY的车道可配置为8个

• 支持2.5Gbps领域内的数据速度

• 支持PPI接口

• 支持短数据包和长数据包

• 支持多通道散布

• 支持陆续和非陆续（门控）D-PHY字节时钟

• 支持帧和线路同步数据包（短数据包）

• 支持通道内的数据解扰

• 支持通道同步的纠偏机制

• 支持高速和逃逸模式（LPDT和ULPS）接管

• 支持以下交错步骤

-数据类型

-虚构通道

• 在D-PHY中支持16个交错的虚构通道，在C-PHY中支持32个虚构通道

• 支持所有和谈解码级谬误

• 支持RAW数据类型的压缩

• 支持使用校验和（16位）针对活动数据的谬误检测技术

• 支持分歧像素体式的图像利用

-RAW数据类型 - RAW6, RAW7, RAW8, RAW10, RAW12, RAW14

-RAW16, RAW20, RAW24

-RGB数据类型 - RGB444, RGB555, RGB565, RGB888, RGB 666

-YUV数据类型 - YUV422-8bit, YUV422-10bit, YUV420-8bit

-YUV420- 10bit, 传统的YUV420-8bit

-用户界说的数据类型 - 8种数据类型

-通用的8位长数据包（浮泛、、、空缺、、、嵌入式数据）

• 支持像素级/接口与HSYNC、、、VSYNC、、、DATA和DATA VALID

• 可编程的同步和中断（谬误和信息）事务

• 齐全可合成的

• 静态同步设计

• 正缘时钟和无内部三态

• 扫描测试筹备就绪

• 单一的接口能轻松衔接到微处置器/微节制器设备

PHY 个性:

Brite MIPI DPHY RX集成了1条时钟通道和最多4条数据通道，与D-PHY V1.2规范兼容。。高速接管器支持80Mbps至2.5Gbps的数据速度，低功耗接管器和发射器都支持10Mbps左右的数据传输。。与TX一样，该接口是一个尺度的MIPI D-PHY PPI接口，能够很容易地衔接到一个尺度的CSI节制器。。

更多的职能能够由B14SFP_MIPI_DPHY RX IP提供。。

• 片上自动终止校准到PVT。。

• HS和LP模式的自动终端节制。。

• 支持MIPI-HS/MIPI-LP模式。。

• BIST

• PRBS查抄器

DSI2接口解决规划

Brite提供切合MIPI DSI2尺度规范的全套解决规划。。它能够支持1到4个通道的分歧通道数量配置和分歧的数据体式，以适应多样化的利用场景。。DPHY能够支持晶振或SOC时钟输入作为参考时钟，并且数据通道的挨次能够自由互换。？＝谥破骱蚉HY之间的接口是一个尺度的PPI接口。。

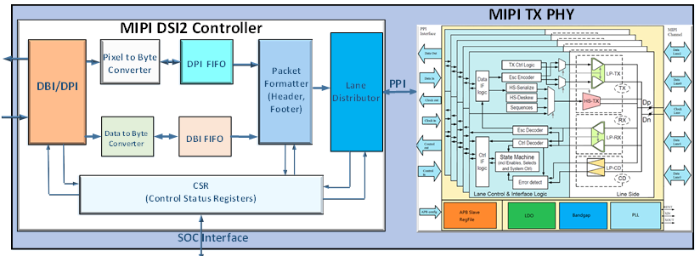

Brite MIPI DSI 接口解决规划

节制器个性:

•  切合MIPI DSI-2规范 v1.3

• 切合Display Serial Interface (DPI-2) v2.0尺度

• 齐全支持MIPI DSI2发射器职能

• 切合显示总线接口（DBI）v2.0尺度

• 切合显示号令集（DCS）v1.3尺度

• 切合D - PHY规范v1.1, v1.2, v2.0, v2.1尺度

• 切合C - PHY规格v1.2尺度

• 齐全的MIPI DSI-2接管器职能支持CPHY和DPHY

• 支持所有类型的短数据包和长数据包

• 支持1至4个通道配置

• 支持最大128位的内部数据宽度

• 支持8/16/32位的PPI接口

• 支持所有的虚构通道标识符

• 支持视频和号令模式

• 支持每次传输的多个数据包

• 支持使用校验和（16位）针对活动数据的谬误检测技术

• 支持中断，以显示内部状态和谬误信息

• 支持同步事务有效载荷和数据交错

• 可编程的显示分辨率

• 支持双MIPI DSI用例，使用VESA显示流压缩（DSC。。

• 支持DBI接口的通用读/写

• 支持DPI接口的突发和非突发模式传输

•  支持所有拥有争议和故障复原职能的BTA（双向转体）。。

• 支持双向通讯和逃逸模式

• 支持EOT启用/禁用机制

• 支持链接归并职能

• 支持高速和低功率数据包接管

• 拥有可配置的虚构通道的多外设支持能力 支持超低功率模式

-支持以下体式

-YCbCr数据类型

-RGB数据类型

-YUV数据类型

-RAW数据类型

• 齐全可合成的

• 静态同步设计

• 正缘时钟和无内部三态

• 扫描测试筹备就绪

• 单一的接口能轻松衔接到微处置器/微节制器设备上

PHY 个性:

Brite MIPI DPHY TX集成了1个时钟通道和多达4个数据通道可自由配置的高速接管器，支持80Mbps到2.5Gbps的数据率，低功耗接管器和发射器支持10Mbps左右的数据率。。这个IP支持D-PHY v1.2规范。。该接口是一个尺度的MIPI D-PHY PPI接口，能够很容易地衔接到一个尺度的DSI节制器。。

同样，Brite MIPI DPHY TX由很多关键部件组成，提供了各类职能：

• 片上自动TX终端校准

• SCAN和BIST模式

• 矫捷的输入时钟参考


• 支持通道互换


• 支持内部参考时钟或外部晶体振荡器
