专有的2.4G

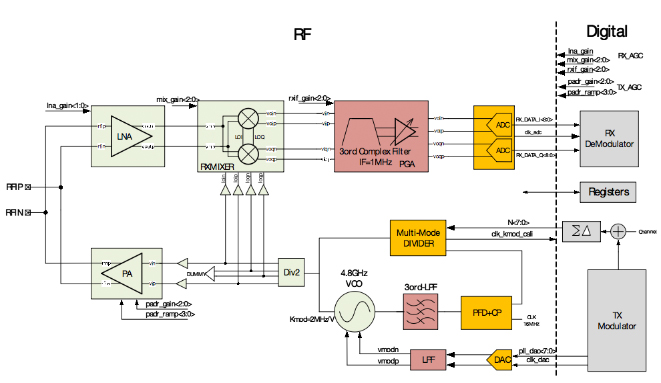

该收发器芯片使用1.9V-3.6V电压作为外部输入电源，，并经过内部LDO来产生内部工作电压。接管器选取低中频结构、、并在片外实现单端到差分信号的转换（通过PCB匹配网络）。

射频信号从天线接管后，，经过低噪声放大器（LNA）放大，，再送到RXMIXER。而后，，RXMIXER的同相和正交相位两路输出被传递到复数带通滤波器，，用于通道选择。滤波器的输出被基带PGA放大后，，而后被送到9比特ADC量化。信号降频到基带和镜像信号的加强克制是在数字域进行的。

发射链路（TX）选取了一种两点闭环调制结构。一个ΣΔ分数分频锁相环被用于产生相位调制信号。锁相环的输出通过LO缓冲器送入PA驱动器，，以隔离LO和驱动PA。

专有的 2.4G
