系统解决规划

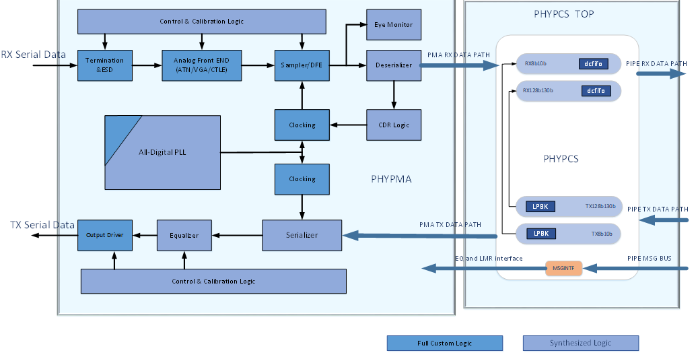

Brite 32Gbps PCIe PHY和节制器解决规划提供了高效的互连,在PPA方面拥有显著的优势。该系统能够支持短距离或长距离通道，，以满足大量的利用场景。除了拥有高线速的PHY的高机能外，，低延长也是Brite 32Gbps PCIe PHY的一个关键特点。该PHY支持2.5Gbps至32Gbps的数据速度，，能够覆盖PCIe Gen5.0/4.0/3.0/2.0/1.0。 共用的LC-PLL时钟天生器可以为多达8个数据通道提供高速时钟，，数据通道的数量能够进行矫捷的宏观配置，，例如1x、、、2x、、、4x、、、8x。PCIe PHY的顶层框图见图1。

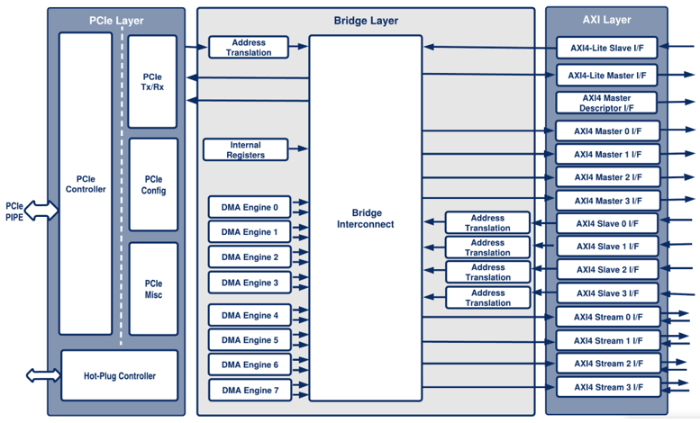

Brite PCIe节制器到AXI架构如图2所示。它在PCI Express和最新版本的AXI和谈之间提供了一个高机能、、、易于使用的互连解决规划。它继承了当先的架构，，拥有内置DMA的AXI用户界面，，切合AMBA® AXI3和AXI4规范。
图1 Brite PCIE PHY框图
图2 : PCIE 节制器 到 AXI 架构
节制器个性:
? x1, x2, x4, x8, x16 PCI Express主题
? 支持每通道2.5、、、5.0、、、8.0、、、16.0和32.0 GT/s的链接速度
? 8位、、、16位、、、32位、、、64位和128位PIPE接口
? 切合PCI Express的PHY接口（PIPE），，切合订正版4.4.1/5.2
? 切合PCI Express®基础规范订正版5.0 v1.0
? 4 KByte最大有效载荷
? 1个虚构通道(VC)
? 支持通道回转
? 集成时钟域交叉（CDC），，支持用户选择的桥接频率
? 可选的AXI4-Lite隶属接口用于网桥配置
? 用于外部寄放器配置的可选AXI4-Lite主接口
PHY个性:
? 金属仓库1P9M，，待定
? 1.5字时钟的恒定延长
? 矫捷的宏配置
? 单个CMU最大支持x8
? 支持所有重要校准和自适应过程的自适应，，以获得不变的机能
? 支持对所有自动适应过程的软件节制和重写
? 支持共用参考时钟和无SSC（SRNS）的独立参考时钟
? 支持SSC
? 独立参考时钟模式的最大+/-300ppm频率偏移
? 用于RX机能和TX-to-RX回路机能的片上眼图监测逻辑
? 支持链接EQ训练的DIR模式（PIPE）
-实现了RX眼图监控
? 齐全切合PCIE Express Base 5.0和4.0，，PCI Express Base 3.1/2.1/1.1电气规范
? 切合PIPE订正版4.4.1/5.2
? 分歧的回路模式：：：近端串联，，远端并联
